Самолеты долгожители. Бе-12
Добавил: Chief | Дата: 11.12.2016 | Категория: Армия и вооружение

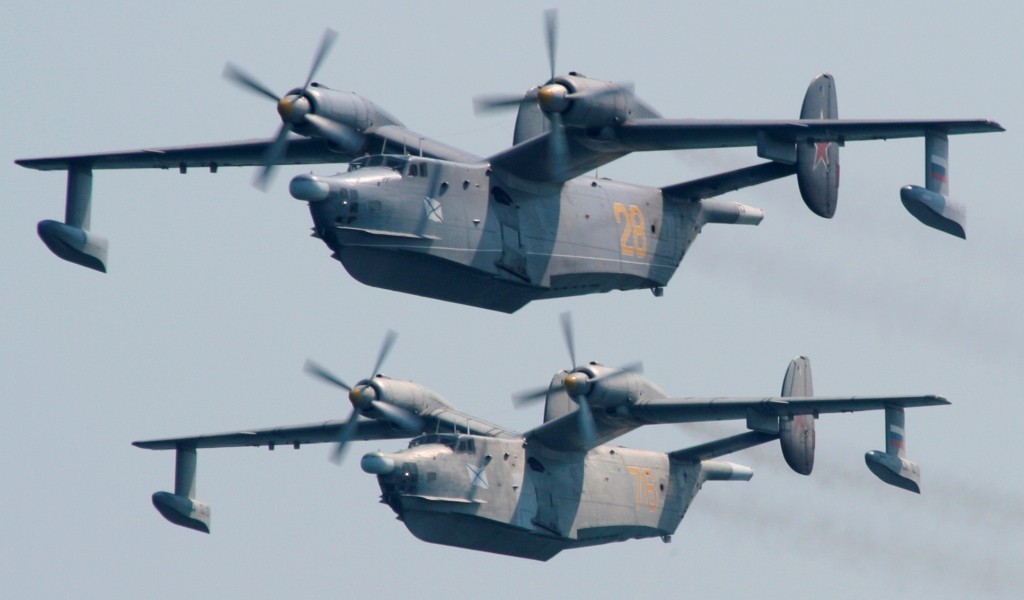

Бе-12 «Чайка» (по натовской кодификации Mail) — противолодочный самолет-амфибия (летающая лодка). Первый полет данной машины состоялся еще в 1960 году, а с 1963 года она начала поступать на вооружение авиации советского военно-морского флота. Разработчиком Бе-12 стало ОКБ Бериева. Самолет предназначался для замены Бе-6, за время эксплуатации данного самолета-амфибии на нем было установлено 46 мировых рекордов.

При этом данный самолет скорее можно отнести к «уходящей натуре». Эта изящная летающая лодка вряд ли бы смогла оставаться в строю так долго, если бы не развал Советского Союза и последующий раздел Черноморского флота, который на долгие годы застопорил процесс обновления в Крыму военной техники. Скорее всего, в ближайшие 10 лет, все остающиеся в строю самолеты Бе-12 будут заменены на более современные. По состоянию на 2015 год на вооружении ВМФ России остается 7 самолетов-амфибий данного типа, также некоторое количество машин находится на вооружении ВМС Вьетнама и Украины.

В середине 50-х годов прошлого века к созданию самолета-амфибии Бе-12 приступил отдел предварительного проектирования, которым руководил ученик и соратник Г. М. Бериева Алексей Константинов. При этом при создании самолета использовались уже проверенные временем конструкции предыдущей летающей лодки Бе-6, которая находилась в эксплуатации с 1951 года, а также информация, полученная в ходе отработки проектов летающих лодок Бе-10 и Р-1. Все это не исключало необходимости проведения многочисленных исследований до тех пор, пока не сложился облик самолета, который в наибольшей степени отвечал требованиям заказчика и функциональному предназначению самолета. Лишь после этого главным конструктором был окончательно утвержден проект, получивший индекс Бе-12.

Для ОКБ Бериева это был достаточно сложный период, так как немногочисленный штат тратил много времени и сил на доработку самолета-амфибии Бе-10. Поэтому натурный макет новой летающей лодки Бе-12 был представлен членам государственной комиссии лишь в ноябре 1957 года. К середине 1959 года в ОКБ были готовы чертежи для постройки опытной турбовинтовой летающей лодки. В строительстве самолета ОКБ оказывал помощь авиазавод №86, который изготовил корпус самолета. При этом применялись новые технологические процессы: плазменная резка титановых сплавов, литье по выплавляемым моделям, поковки крупногабаритных деталей заменялись сварными, что уменьшало их вес. Постройка опытного образца летающей лодки Бе-12 завершилась 30 июня 1960 года.

Несмотря на тот факт, что машина была сдана уже в конце июня, экипаж под руководством летчика-испытателя Г. А. Бурьянова совершил первый полет лишь 18 октября 1960 года, взлетев с грунтового заводского аэродрома. Первый полет продлился 58 минут и показал, что управляемость и устойчивость летающей лодки близки к норме и проведения значительных доработок самолета не потребуется. Но первые оценки оказались слишком оптимистичными и последующие доработки Бе-12 оказались довольно существенными. 9 июня 1961 года самолет-амфибия Бе-12 принял участие в празднике в Тушино, после чего вновь вернулся в Таганрог для продолжения программы госиспытаний, которые завершились только 20 апреля 1965 года.

В том же году 29 ноября приказом Министра обороны Советского Союза самолет был принят на вооружение. Серийный выпуск летающей лодки был налажен на авиазаводе №86 имени Г. М. Дмитрова. Первый серийный самолет-амфибию собрали здесь 12 декабря 1963 года, последний — в 1972 году. Всего с учетом опытных самолетов было произведено 142 машины. Подавляющее большинство данных самолетов было изготовлено в противолодочном варианте.

Летающая лодка Бе-12 представляла собой цельнометаллический (выполненный из алюминиевых сплавов) свободнонесущий двухмоторный высокоплан с крылом типа «чайка», фюзеляжем-лодкой глиссирующего типа, двумя поплавками, двухкилевым вертикальным и палубным свободнонесущим горизонтальным оперением. Шасси самолета была трехопорным, с хвостовым колесом. Система торможения была снабжена антиюзовой автоматикой, амортизация — масляно-воздушная. Самолет-амфибия мог взлетать как с бетонных, так и с грунтовых взлетно-посадочных полос. Экипаж самолета включал в себя 4-х человек — командира воздушного судна, его помощника, штурмана и радиста.

Фюзеляж самолета представлял собой быстроходную двухреданную лодку глиссирующего типа. Конструкция — типа полумонокок состояла из 73 шпангоутов. Толщина работающей обшивки составляла от 0,8 мм до 3 мм. Плавучесть фюзеляжа самолета обеспечивалась тем, что нижняя часть летающей лодки до высоты 3,3 метра от первого редана была водонепроницаемой на протяжении 8 из 10 отсеков, на которые делился самолет. Между отсеками имелись специальные переборки-шпангоуты с герметизируемыми в закрытом положении дверьми. Общий объем водонепроницаемой части Бе-12, рассчитанный с учетом волны высотой до 0,75 м, равнялся 81 450 литрам. Осадка лодки на плаву с выпущенным шасси составляла 2,63 м, с убранным шасси — 1,55 м. Все элементы самолета для защиты от коррозии обладали разными видами специальных покрытий.

В передней части фюзеляжа самолета-амфибии находились кабины летчиков и штурмана. Для входа в эти кабины на самолете имелась открываемая внутрь дверь, расположенная на правом борту перед отсеком шасси. Для выхода летчиков на палубу при базировании летающей лодки на воде, а также для осуществления их катапультирования, использовались два люка, находящиеся в потолке пилотской кабины. Оба люка закрывались сдвижными крышками. В передней части фюзеляжа снизу (в районе форштевня) находился открываемый поворотом вперед-вниз аварийный люк штурмана. Сверху в передней части фюзеляжа находились якорный и эксплуатационно-аварийный палубный люки. Они использовались при размещении самолета-амфибии на воде для постановки машины на якорь или бочку, взятия на буксир и осуществления заправки горючим на плаву. Здесь же, а также в зонах входных дверей с правого борта, были установлены причальные утки для удержания плавательных средств, которые могли причалить к самолету. Также по бортам передней части фюзеляжа присутствовали брызгоотражатели.

Сразу за центропланом располагалась кабина радиста. Над его рабочим место был смонтирован открываемый блистер. Все кабины экипажа самолета были негерметичными. Поэтому высота полета без использования специального снаряжения ограничивалась 8 тысячами метров. Для поддержания в кабинах необходимого микроклимата они вентилировались и отапливались воздухом, который отбирался от последних ступеней компрессоров маршевых двигателей. Все рабочие места членов экипажа Бе-12 были оборудованы кислородной системой. Кресло штурмана находилось на специальных рельсах и могло разворачиваться в сторону бортовых панелей оборудования. В случае возникновения ситуации, требующей покинут борт, кресло штурмана свободно выпадало через носовой аварийный люк. Катапультируемые кресла пилотов были расположены на подвижных каретках. Для посадки в эти кресла через нижние люки в полу кабины пилотов и для безопасного катапультирования каретки были сделаны откатывающимися назад.

В средней части фюзеляжа самолета были расположены ниши основных опор шасси, а также грузовой отсек общей длиной 6 метров, над которым располагался одностворчатый люк для загрузки средств поражения и поиска на плаву, а снизу — двустворчатый днищевый люк с разъемом по килевой плоскости. В закрытом положении створки данного люка закрывались штангово-штырьевыми замками. На правом борту располагалась также задняя входная дверь, которая являлась аварийной для радиста в случае возникновения необходимости покинуть самолет в воздухе. Данная дверь открывалась внутрь, она была защищена щитком и снабжена пневмоприводом. За данной дверью находился контейнер с аварийной надувной спасательной лодкой. Все люки и двери, а также блистер радиста в закрытом положении герметизируются надувными шлангами, подача в которые воздуха производилась после закрытия замков. Под днищем у заднего редана находился руль, управляемый необратимым гидроусилителем, он использовался для маневрирования на воде. Непосредственно за реданом была расположена хвостовая опора шасси, ниша которой прикрывалась специальными створками.

Силовая установка летающей лодки Бе-12 состояла из двух маршевых ТВД АИ-20Д, развивающих мощность по 5180 л.с. каждый, а также вспомогательной силовой установки (ВСУ) АИ-8. Маршевые двигатели располагались над крылом в местах стыка центроплана самолета со средними частями крыла. Воздушные винты АВ-68Д, имеющие по 4 лопасти диаметром 5 метров, были оборудованы системой автоматического флюгирования. Винты были вынесены вперед и удалены от водной поверхности на 3,5 метра. ВСУ располагалась в задней части фюзеляжа летающей лодки. При ее работе забор воздуха производился из фюзеляжного отсека, который был оборудован люком-заборником, открывающимся при помощи пневмопривода. Вывод выхлопных газов осуществлялся через специальное отверстие, расположенное в левом борту самолета-амфибии. Применение ВСУ было возможным только до высоты 3 000 метров.

В качестве топлива использовался авиационный керосин, который располагался в 8 мягких топливных баках, находящихся в центроплане, а также в двух кессон-баках, расположенных в средних частях крыла и в фюзеляжном центровочном мягком баке. Максимальный запас топлива равнялся 9000 кг, объем — 11 300 л. Также имелась возможность монтажа в грузовом отсеке дополнительного бака емкостью 1800 л. Крыльевые баки самолета были разбиты на две автономных группы — правую и левую, топливо из них поступало в расходный бак. Используемое на самолете крыло типа «чайка» обеспечивало надежную подачу топлива в расходный бак самотеком. При этом непосредственно к двигателям подача топлива осуществлялась при помощи подкачивающих насосов. Заправка самолета была возможна как на земле (от обыкновенных аэродромных заправщиков), так и на плаву (от кораблей-танкеров). Заправка самолета-амфибии на плаву производилась при движении самолета и танкера в кильватере.

Вооружение противолодочного самолета-амфибии Бе-12 являлось минно-торпедным и бомбардировочным, включая в себя ядерные противолодочные бомбы СК-1 «Скальп», противолодочные бомбы ПЛАБ-250-120 и ПЛАБ-50, противолодочные торпеды АТ-1, АТ-1М, а также УМГТ-1. Помимо этого использовались некоторые образцы мин и радиогидроакустических буев, а также ориентирных морских бомб (ОМАБ-25-8Н и ОМАБ-25-12Д). Всего было возможно использование примерно 24-х различных вариантов вооружения самолета, в том числе и не противолодочного характера.

В поисковом варианте на Бе-12 можно было установить до 90 буев, в поисково-ударном — 36 буев и торпеду, а в ударном — 3 торпеды. Для осуществления прицельного бомбометания и сброса торпед, буев и различных спасательных средств на самолете имелся ночной коллиматорный прицел НКПБ-7, а также прицельно-вычислительное устройство ПВУ-С-1 «Сирень-2М», которое работало в тесной связке с бортовой РЛС «И-2Б» в качестве визира при использовании по радиовидимым целям. Нормальная боевая нагрузка самолета равнялась 1500 кг, перегрузочная — 3000 кг.

Для подвески и осуществления прицельного сбрасывания бомб, торпед и буев на летающей лодке Бе-12 было предусмотрено соответствующее торпедо-бомбардировочное вооружение: балочные и кассетные держатели с замками, которые обеспечивали дистанционное сбрасывание грузов и сигнализировали об их наличии на держателях; подъемные приспособления; управление взрывателями, створками грузовых люков; транспортировочные средства, предназначенные для доставки грузов к самолету-амфибии.



Летно-технические характеристики Бе-12:
Габаритные размеры: длина самолета — 30,1 м, высота — 7,4 м, размах крыла — 30,2 м, площадь крыла — 99 кв. м.
Силовая установка — 2хТВД АИ-20Д мощностью 5180 л.с. каждый.
Масса пустого самолета — 24 000 кг.
Масса взлетная — 36 000 кг.
Масса топлива — 9 000 кг.
Масса боевой нагрузки — 3000 кг.
Максимальная скорость полета — 550 км/ч.
Скорость патрулирования — 320 км/ч.
Взлетная скорость — 210 км/ч.
Длина разбега — 1200 м.
Длина пробега — 1100 м.
Мореходность — 3 балла.
Максимальная дальность полета — 4000 км.
Тактический радиус действия — 600-650 км (при нахождении в районе 3 часа).
Практический потолок — 12 100 м.
Экипаж — 4 человека.



Источник: http://topwar.ru
